日立挖掘機亂檔如何自查排除故障

日立挖掘機亂檔維修：檔位顯示故障是指檔位顯示紊亂（中間個別檔位顯示不正確），可按以下方法排除：

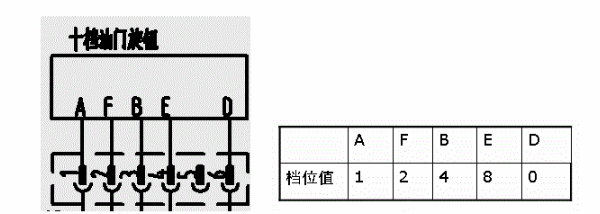

　?、偕蠄D為十檔油門旋鈕的原理和各導線代表的數(shù)值，其中D（6腳）與車架地相連作為參考，當十檔油門旋鈕轉動時，如果A（l腳）、F（2腳）、B（3腳）、E(4腳）與D(6腳）導通則顯示上述檔位值或相加所得檔位值。如：F（2腳）、B(3腳）與D（6腳）導通則表示工作在6檔。

　?、跈n位顯示值與實際檔位不同時，通過查看實際1~10檔實際顯示值，來快速判斷故障線是哪一根，按以下步驟逐步查找合適的故障現(xiàn)象來判斷；

　　i、如果通訊正常，各檔都顯示1，則認為D（6腳）斷路或多根線（F（2腳）、B(3腳）、E(4腳））與地短接，可檢查線路和接插件是否松脫？

　　ii、如果各檔顯示值都等于10，則是F（2腳）、E(4腳）對地短路；

　　ii、如果各檔顯示值都等于9，則是A（l腳）、E(4腳）對地短路；

　　iv、如果各檔顯示值都大于或等于8，則可能是E（4腳）對地短路；

　　v、如果各檔顯示值都大于或等于7，則可能是A（1腳）、

　　F（2腳）、B（3腳）對地短路；

　　vi、如果各檔顯示值都大于或等于6，則可能是F(2腳）、B(3腳）對地短路：

　　vii、如果各檔顯示值都大于或等于5，則可能是A（1腳）、B(3腳）對地短路；

　　vii、如果各檔顯示值都大于或等于4，則可能是B(3腳）對地短路；

　　ix、如果各檔顯示值都大于或等于3，則可能是A（1腳）、

　　F（2腳）對地短路；

　　x、如果各檔顯示值都大于或等于2，則可能是F（2腳）對地短路；

　　xi、如果出現(xiàn)幾個檔位連續(xù)相等的情況，一般都是該幾個檔位中某根線斷路。

　?、蹖嶋H測量一般通過萬用表按上表直接測量A（1腳）、F(2腳）、B（3腳）、E(4腳）對車架地的導通情況來判斷故障線。
